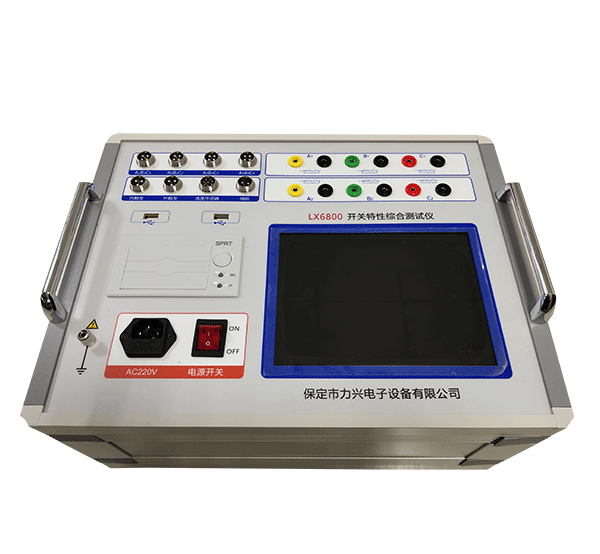

LX6800高壓開關特性綜合測試儀

LX6800 高壓開關綜合特性測試儀為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行
詳細介紹

LX6800 高壓開關綜合特性測試儀為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

功能介紹

8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。

高速熱敏打印機，方便現場打印測試數據。

機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〥C20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

開關動作一次，得到所有數據及圖形。

主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻。

內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

內部抗干擾電路可滿足800KV變電站內可靠使用。


性能參數

時間測量

12路 固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期

合閘（分閘）彈跳時間（彈跳次數）

測試范圍：0.01ms～20s，分辨率：0.01ms,



測試范圍：20s～200s，分辨率：0.1ms,



在200ms以內準確率：(0.05%t±0.1)ms




合閘電阻測量

3路固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期

合閘電阻投入時間、電阻值


測量范圍

30～10KΩ

分辨率：0.1Ω

準確度：≤1%±2個字

重合閘測量

合分、分合、分合分

速度測量

剛分（剛合）

速度

指定時間段（行程段或角度段）

平均速度

測速范圍



1mm傳感器  0.01～25.00m/s，

0.1mm傳感器 0.001～20.0m/s

360°角度傳感器 1周波/ 0.25°

行程測量



動觸頭行程（行程）

接觸行程（開距）

超行程

過沖行程、反彈行程

行程傳感器

直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm

加速度傳感器測量范圍：0-600mm，分辨率：0.1mm

 360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm

直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）

直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）

直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm（選配）

激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配）

線圈電流測量范圍

0～40A,最小分辨率：0.01A。

儀器電源

AC/DC 220V ± 10%；50Hz ± 2%

內觸發電源

輸出DC5～270V連續可調

輸出電流

220V電壓以下≤ 20A（短時）

外觸發

觸發電壓AC/DC10V～300V，電流：≤ 120A(短時)

隔離開關測量范圍



電壓輸出：DC5～270V（可調）

電源輸出時間：0.01-20秒（可設置）

斷口信號最大采集時間為200秒

可測斷口合、分閘時間、三相不同期、彈跳時間及次數

電壓輸出

DC5～270V（可調）

主機體積

380×280×170mm

電源輸出時間

0.01-20秒（可設置）

使用環境

-20℃~+50℃

相對濕度

≤90%
